Động cơ AC và Động cơ DC: Sự khác biệt chính, cách chúng hoạt động và cách chọn

Động cơ xoay chiều và Động cơ DC : Sự khác biệt cốt lõi

Cơ bản sự khác biệt giữa động cơ điện AC và DC là loại dòng điện được thiết kế để chuyển đổi thành chuyển động quay cơ học. Động cơ AC chạy bằng dòng điện xoay chiều - nguồn cung cấp đảo cực ở tần số cố định (50 Hz hoặc 60 Hz tùy thuộc vào tiêu chuẩn lưới điện). Động cơ DC chạy bằng dòng điện một chiều, trong đó điện áp và dòng điện chạy liên tục theo một hướng. Sự khác biệt duy nhất này trong nguồn điện thúc đẩy mọi sự khác biệt về phía hạ lưu trong kết cấu động cơ, phương pháp kiểm soát tốc độ, yêu cầu bảo trì và tính phù hợp của ứng dụng.

Cả hai loại động cơ đều tuân theo cùng một nguyên tắc cơ bản - định luật lực Lorentz, trong đó phát biểu rằng một dây dẫn mang dòng điện đặt trong từ trường chịu một lực vuông góc với cả hướng dòng điện và hướng trường. Mô-men xoắn làm quay rôto là hệ quả trực tiếp của lực này tác dụng lên khe hở giữa các bộ phận đứng yên và quay. Điều gì khác biệt giữa Động cơ điện AC và DC là từ trường được tạo ra như thế nào, nó được duy trì như thế nào và nó tương tác với các cuộn dây rôto theo thời gian như thế nào.

Động cơ AC hoạt động như thế nào

Động cơ điện xoay chiều tạo ra một từ trường quay trong stato - cụm bên ngoài cố định - bằng cách cung cấp dòng điện xoay chiều cho các cuộn dây phân tán được bố trí xung quanh lỗ khoan stato. Trong động cơ cảm ứng ba pha, ba pha lệch nhau 120° cả về không gian và thời gian, tạo ra một trường quay liên tục với tốc độ đồng bộ. Trường quay này tạo ra dòng điện trong dây dẫn rôto bằng cảm ứng điện từ; dòng điện cảm ứng lần lượt tạo ra từ trường riêng của nó và sự tương tác giữa hai từ trường tạo ra mô-men xoắn.

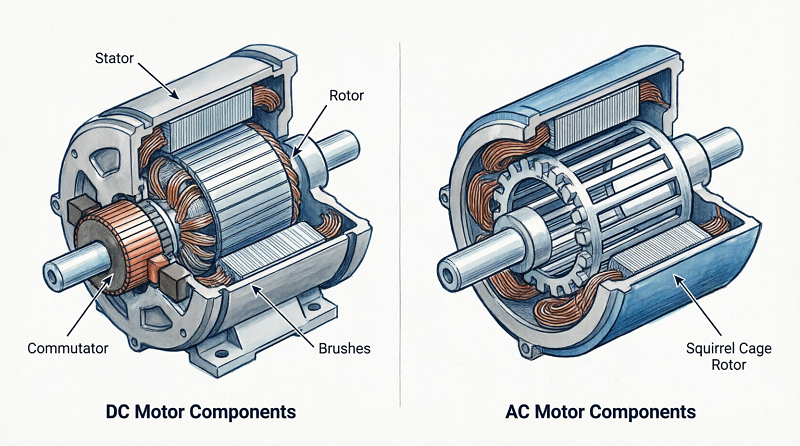

Rôto của động cơ cảm ứng lồng sóc - biến thể được triển khai rộng rãi nhất của động cơ điện xoay chiều trên toàn cầu - không chứa cuộn dây, không có chổi than và không có kết nối điện bên ngoài. Các thanh rôto được nối ngắn mạch ở mỗi đầu bằng các vòng đầu dẫn điện và dòng điện chạy qua chúng hoàn toàn bằng cảm ứng. Cấu trúc này làm cho động cơ AC lồng sóc cực kỳ chắc chắn: không có bộ phận tiếp xúc nào bị mòn ngoài vòng bi và động cơ có thể chạy liên tục trong nhiều năm trong môi trường bụi bặm, ẩm ướt hoặc rung lắc nhiều với mức bảo trì tối thiểu.

Động cơ xoay chiều đồng bộ hoạt động theo một nguyên tắc liên quan nhưng khác biệt: rôto được từ hóa - bằng nam châm vĩnh cửu hoặc bằng cuộn dây kích thích riêng biệt - và khóa đồng bộ với từ trường quay của stato, chạy ở tốc độ đồng bộ chính xác bất kể tải (trong giới hạn mô-men xoắn kéo ra). Động cơ đồng bộ được sử dụng khi cần có sự nhất quán về tốc độ chính xác, bao gồm trong máy dệt, nhà máy giấy và hệ thống bơm chính xác.

Động cơ DC hoạt động như thế nào

Trong một chải thông thường động cơ DC , stato tạo ra một từ trường đứng yên - từ nam châm vĩnh cửu hoặc từ cuộn dây kích từ được cấp điện bằng DC. Rôto, được gọi là phần ứng, mang các dây dẫn quấn nối với một cổ góp phân đoạn. Chổi than duy trì tiếp xúc điện trượt với cổ góp, chuyển hướng dòng điện qua các cuộn dây phần ứng liên tiếp khi rôto quay. Sự chuyển mạch cơ học này đảm bảo rằng dòng điện phần ứng luôn chạy theo hướng duy trì mô-men xoắn theo cùng một hướng quay, bất kể vị trí rôto.

Giao diện cổ góp-chổi than là sự khác biệt về cấu trúc xác định giữa động cơ DC có chổi than và động cơ DC có chổi than. Động cơ AC . Nó cho phép điều khiển tốc độ một cách đơn giản — giảm điện áp nguồn hoặc dòng điện phần ứng trực tiếp làm giảm tốc độ — nhưng lại đưa ra nghĩa vụ bảo trì. Bàn chải mòn dần, tạo ra bụi carbon và cần được kiểm tra và thay thế định kỳ. Ở tốc độ cao hoặc trong môi trường bụi bặm, độ mòn của chổi tăng lên đáng kể. Trong các ứng dụng mà việc tiếp cận bảo trì khó khăn hoặc đáng lo ngại về ô nhiễm thì đây là một bất lợi mang tính quyết định.

Động cơ DC không chổi than (BLDC) loại bỏ hoàn toàn cổ góp, thay thế chuyển mạch cơ học bằng chuyển mạch điện tử thông qua bộ điều khiển chuyên dụng giám sát vị trí rôto thông qua cảm biến hiệu ứng Hall hoặc cảm biến EMF ngược và chuyển mạch dòng điện qua cuộn dây stato theo trình tự. Động cơ BLDC kết hợp tính linh hoạt trong điều khiển tốc độ của các thiết kế DC truyền thống với sự đơn giản về cơ học của động cơ cảm ứng AC và đã trở thành lựa chọn chủ yếu trong các ứng dụng từ quạt làm mát máy tính và bộ truyền động kéo xe điện đến hệ thống servo công nghiệp và động cơ đẩy của máy bay không người lái.

Động cơ điện AC và DC: So sánh song song

Bảng dưới đây tóm tắt nguyên tắc sự khác biệt giữa động cơ AC và DC trên các thông số kỹ thuật phù hợp nhất với các quyết định mua sắm công nghiệp và thương mại.

Kiểm soát tốc độ: Sự khác biệt thực tế giữa động cơ điện AC và DC

Kiểm soát tốc độ là nơi sự khác biệt giữa động cơ điện AC và DC trở nên có ý nghĩa hoạt động nhất. Trong động cơ DC có chổi than, tốc độ tỷ lệ thuận với điện áp phần ứng và tỷ lệ nghịch với từ thông trường - việc điều chỉnh một trong hai biến bằng bộ biến trở đơn giản hoặc bộ điều khiển PLC tạo ra sự thay đổi tốc độ mượt mà, trong phạm vi rộng. Điều này làm cho động cơ DC trở thành lựa chọn mặc định cho các bộ truyền động công nghiệp có tốc độ thay đổi trong suốt phần lớn thế kỷ 20, đặc biệt là trong các ứng dụng như máy cán, máy giấy và cần cẩu, những nơi cần điều chỉnh tốc độ liên tục khi có tải.

Sự ra đời của các bộ truyền động biến tần (VFD) đáng tin cậy, tiết kiệm chi phí đã thay đổi căn bản vị thế cạnh tranh của Động cơ AC and DC motors trong các ứng dụng có tốc độ thay đổi. VFD chuyển đổi nguồn điện lưới có tần số cố định thành đầu ra có tần số thay đổi, điện áp thay đổi, cho phép động cơ cảm ứng xoay chiều chạy ở bất kỳ tốc độ nào trên phạm vi rộng - thường là 10% đến 120% tốc độ định mức - với điều khiển mô-men xoắn hoàn toàn. VFD hiện đại triển khai các thuật toán điều khiển véc tơ hoặc điều khiển mô-men xoắn trực tiếp (DTC) mang lại phản hồi động tương đương với bộ truyền động DC, loại bỏ lợi thế hiệu suất chính mà các hệ thống DC trước đây nắm giữ.

Ý nghĩa thực tế là đối với các hệ thống lắp đặt công nghiệp có tốc độ cố định hoặc tốc độ thay đổi mới lấy từ nguồn điện xoay chiều ba pha, động cơ cảm ứng AC xếp hạng IE3 hoặc IE4 với VFD hầu như luôn là lựa chọn ưu việt về mặt kinh tế và kỹ thuật. Điểm mạnh còn lại của động cơ DC là thiết bị di động chạy bằng pin (trong đó nguồn cung cấp vốn là DC), các ứng dụng yêu cầu mô-men xoắn khởi động rất cao ở điện áp nguồn thấp và các cơ sở cũ nơi cơ sở hạ tầng DC hiện có khiến việc trang bị thêm trở nên tốn kém.

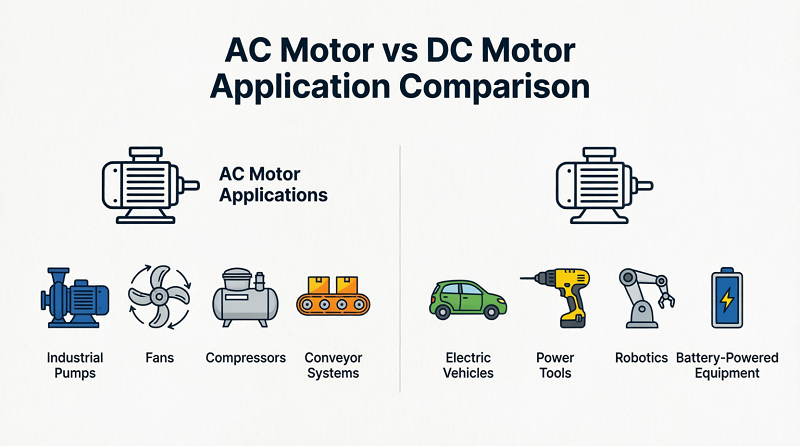

Lựa chọn giữa động cơ AC và DC: Khung quyết định dựa trên ứng dụng

Không có loại động cơ nào là vượt trội trên toàn cầu. Sự lựa chọn đúng đắn giữa Động cơ điện AC DC phụ thuộc vào nhu cầu cụ thể của ứng dụng, nguồn điện sẵn có, môi trường bảo trì và tổng chi phí sở hữu trong suốt thời gian sử dụng thiết kế.

Chọn động cơ cảm ứng xoay chiều khi:

• Việc lắp đặt lấy từ nguồn điện lưới xoay chiều một pha hoặc ba pha tiêu chuẩn.
• Chu kỳ làm việc là liên tục hoặc gần liên tục và môi trường khắc nghiệt, ẩm ướt, bụi bặm hoặc dễ nổ — cấu trúc không chổi than giúp loại bỏ nguy cơ đánh lửa do phóng điện từ chổi than.
• Công suất đầu ra vượt quá 50 kW, trong đó động cơ cảm ứng xoay chiều mang lại lợi thế đáng kể về chi phí và hiệu quả so với các thiết kế DC tương đương.
• Có sẵn quyền truy cập bảo trì tối thiểu - quạt HVAC, máy bơm, máy nén và bộ truyền động băng tải ở những vị trí xa hoặc khó tiếp cận.

Chọn động cơ DC có chổi than khi:

• Ứng dụng này chạy bằng pin và điện áp thấp - các công cụ điện, thiết bị nhỏ, phụ kiện ô tô và robot theo sở thích.
• Cần có mô-men xoắn khởi động rất cao so với kích thước động cơ và chu kỳ làm việc không liên tục.
• Ngân sách điện tử điều khiển bị hạn chế - bộ điều khiển PLC đơn giản rẻ hơn đáng kể so với trình điều khiển VFD hoặc BLDC.

Chọn động cơ DC không chổi than khi:

• Ứng dụng này đòi hỏi hiệu suất cao, mật độ năng lượng cao và tuổi thọ lâu dài ở dạng nhỏ gọn — xe điện, máy bay không người lái, thiết bị y tế và hệ thống servo chính xác.
• Tốc độ và vị trí phải được kiểm soát với độ chính xác cao trên phạm vi động rộng.
• Việc bảo trì là không thực tế nhưng độ tin cậy là rất quan trọng — việc không có chổi than và cổ góp sẽ loại bỏ kiểu hỏng hóc phổ biến nhất trong động cơ DC.

Trong thực tế, ranh giới giữa Động cơ AC and DC motors đã mờ đi đáng kể khi điện tử công suất đã trưởng thành. Động cơ BLDC được điều khiển bởi bộ biến tần ba pha phức tạp không thể phân biệt được về mặt điện với động cơ xoay chiều đồng bộ nam châm vĩnh cửu - phần cứng tương tự có thể được phân loại thành một trong hai tùy thuộc vào thuật toán điều khiển được áp dụng. Điều quan trọng cuối cùng là liệu hệ thống truyền động động cơ hoàn chỉnh có mang lại đặc tính tốc độ mô-men xoắn, hiệu suất, độ tin cậy và tổng chi phí sở hữu cần thiết cho ứng dụng mục tiêu hay không.
